Daisy-Chain và Hub Fan là gì? Hướng Dẫn Toàn Tập Giải Pháp Đi Dây Gọn Gàng Cho Hệ Thống Nhiều Quạt ARGB

06-07-2025, 2:06 am

Khi bạn hào hứng mở hộp bộ 3, 5, hay thậm chí 9 chiếc quạt ARGB mới, sự phấn khích ban đầu có thể nhanh chóng bị thay thế bởi cảm giác choáng ngợp trước một mớ dây cáp phức tạp. Đây là "nỗi đau" chung của rất nhiều người khi tự build một bộ máy tính hiện đại. Vấn đề cốt lõi nằm ở chỗ, mỗi chiếc quạt tản nhiệt case ARGB thường yêu cầu ít nhất hai dây riêng biệt: một dây PWM 4-pin để cấp nguồn và điều khiển tốc độ, và một dây ARGB 3-pin để điều khiển hiệu ứng ánh sáng.

Với một hệ thống cần lắp nhiều quạt, số lượng dây cắm vào bo mạch chủ sẽ tăng chóng mặt, gây quá tải các chân cắm, mất thẩm mỹ và biến việc quản lý dây cáp thành cơn ác mộng.

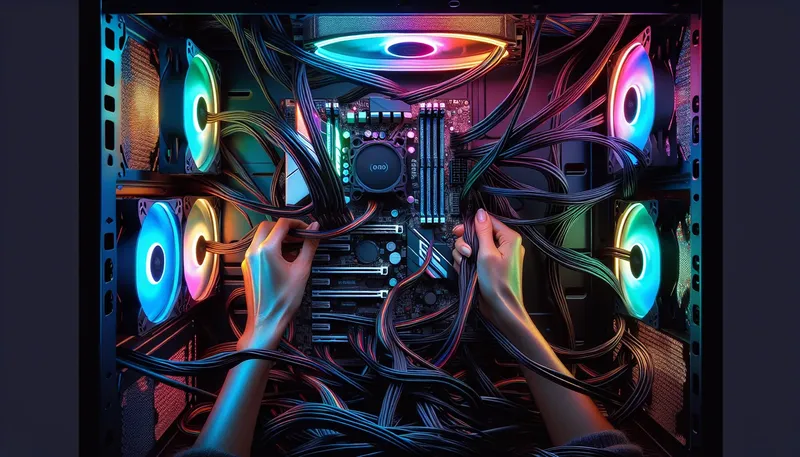

Mớ dây cáp phức tạp và lộn xộn khi lắp đặt nhiều quạt ARGB cho PC.

May mắn thay, Daisy-Chain và Hub Fan đã ra đời như hai "vị cứu tinh". Bài viết này của Tin Học Anh Phát sẽ đi sâu vào hai giải pháp đi dây gọn gàng cho PC này, giúp bạn chinh phục mớ dây lộn xộn và xây dựng một hệ thống vừa mát mẻ, vừa đẹp mắt.

1. Daisy-Chain là gì? Giải pháp nối tiếp tinh gọn

Daisy-Chain là một trong những giải pháp phổ biến và tiết kiệm nhất để quản lý dây cho nhiều quạt. Hãy cùng giải mã nguyên lý hoạt động và đánh giá ưu, nhược điểm của nó.

Nguyên lý hoạt động

Hãy tưởng tượng Daisy-Chain giống như một chuỗi đèn trang trí, nơi các bóng đèn được nối tiếp với nhau và chỉ cần một phích cắm duy nhất vào ổ điện. Nguyên lý của Daisy-Chain trong quạt PC cũng tương tự. Thay vì mỗi quạt cắm trực tiếp vào mainboard, chúng sẽ kết nối "nối đuôi" nhau thành một chuỗi.

Cơ chế này hoạt động được là nhờ các nhà sản xuất đã tích hợp sẵn trên dây cáp của quạt các đầu nối đặc biệt:

  • Đầu đực (Male connector): Dùng để cắm vào quạt tiếp theo trong chuỗi hoặc cắm vào bo mạch chủ.
  • Đầu cái (Female connector): Dùng để nhận tín hiệu từ quạt đứng trước nó.

Quạt đầu tiên trong chuỗi sẽ cắm vào mainboard, quạt thứ hai cắm vào quạt thứ nhất, quạt thứ ba cắm vào quạt thứ hai, và cứ thế tiếp tục. Kết quả là cả chuỗi 3-4 quạt chỉ chiếm dụng một cổng cấp nguồn (CHA_FAN/SYS_FAN) và một cổng LED (ARGB 5V) trên bo mạch chủ. Đây thực sự là một cách đi dây quạt ARGB thông minh và tối giản.

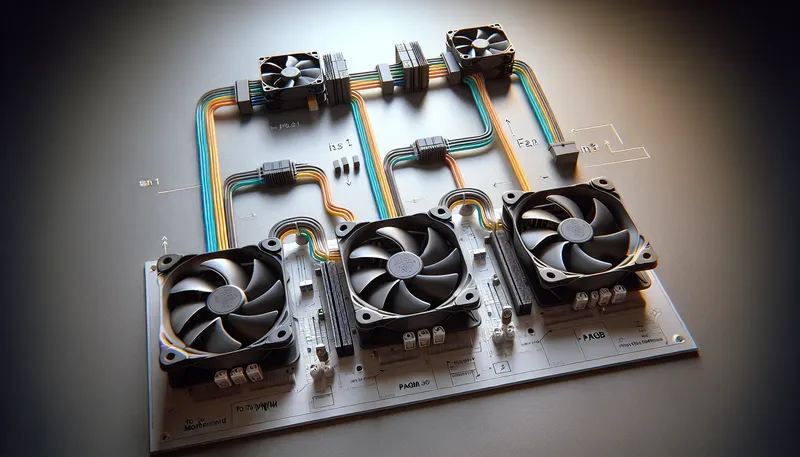

Sơ đồ minh hoạ nguyên lý hoạt động của kết nối Daisy-Chain cho quạt PC.

Ưu điểm của Daisy-Chain

  • Tiết kiệm chi phí: Đây là tính năng tích hợp sẵn trên quạt, bạn không cần mua thêm phụ kiện.
  • Gọn gàng tức thì: Giảm đáng kể số lượng dây cáp cần chạy về bo mạch chủ, giúp mặt trước case thoáng đãng hơn.
  • Dễ thực hiện: Việc lắp đặt cực kỳ đơn giản, chỉ cần cắm các đầu nối lại với nhau.

Nhược điểm và những lưu ý quan trọng

  • Giới hạn về công suất: Mỗi chân cắm quạt trên bo mạch chủ chỉ cung cấp một lượng điện năng nhất định (thường là 1A, tương đương 12W). Nối quá nhiều quạt (thường là trên 4 quạt) vào một cổng có thể gây quá tải, không đủ điện để quạt hoạt động ổn định hoặc thậm chí làm hỏng cổng cắm.
  • Hạn chế điều khiển: Tất cả các quạt trong cùng một chuỗi Daisy-Chain sẽ nhận chung một tín hiệu. Điều này có nghĩa là chúng sẽ quay cùng một tốc độ và hiển thị cùng một hiệu ứng LED. Bạn không thể điều khiển riêng lẻ từng quạt.
  • Quản lý cáp vẫn có thể phức tạp: Mặc dù giảm dây về mainboard, việc giấu các đoạn dây nối giữa các quạt vẫn đòi hỏi sự khéo léo để đạt được thẩm mỹ cao nhất.

2. Hub Fan là gì? Trung tâm điều khiển toàn năng

Nếu Daisy-Chain là giải pháp đơn giản, thì Hub Fan là một giải pháp toàn diện và mạnh mẽ hơn, hoạt động như một "trạm trung chuyển" cho tất cả các kết nối của quạt.

Phân loại Hub Fan: Hub PWM, Hub ARGB và Hub đa năng

Hub Fan là một bảng mạch nhỏ có nhiều cổng cắm, giúp bạn tập trung toàn bộ dây quạt về một điểm duy nhất trước khi kết nối với bo mạch chủ. Có ba loại chính:

  • Hub PWM: Chỉ có các cổng 4-pin để chia tín hiệu điều tốc quạt. Tất cả quạt cắm vào hub sẽ quay cùng tốc độ theo tín hiệu từ một cổng trên mainboard.
  • Hub ARGB: Chỉ có các cổng 3-pin 5V để chia tín hiệu đèn ARGB.
  • Hub Đa Năng (Combo): Loại phổ biến nhất hiện nay, tích hợp cả cổng PWM và ARGB. Quan trọng hơn, các hub này thường lấy nguồn phụ trực tiếp từ bộ nguồn (PSU) qua cổng SATA. Điều này giải quyết hoàn toàn vấn đề giới hạn công suất, cho phép bạn lắp đến 8-10 quạt mà không lo quá tải.

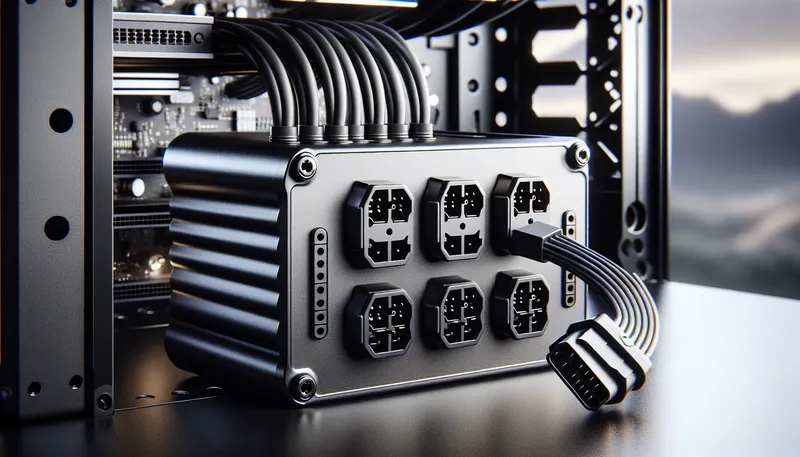

Hub Fan đa năng tích hợp cổng PWM và ARGB, nhận nguồn phụ qua cổng SATA.

Nhiều bộ hub controller cao cấp thường đi kèm với các bộ quạt chất lượng, ví dụ như các bộ Fan case Deepcool FC120 đã tích hợp sẵn hub điều khiển tiện lợi, giúp việc lắp đặt và đồng bộ trở nên dễ dàng hơn bao giờ hết.

Ưu điểm vượt trội của Hub Fan

  • Quản lý cáp tối ưu: Đây là giải pháp "sạch" nhất. Tất cả dây quạt được giấu gọn gàng phía sau, chỉ có 1-2 dây từ hub nối ra mainboard.
  • Cung cấp nguồn điện ổn định: Nhờ nguồn SATA phụ, hub có thể cấp đủ điện cho một hệ thống dày đặc quạt.
  • Khả năng điều khiển nâng cao: Nhiều hub cho phép đồng bộ hoàn hảo với phần mềm của bo mạch chủ, giúp bạn tùy chỉnh hiệu ứng và tốc độ dễ dàng.

Nhược điểm cần cân nhắc

  • Tốn kém hơn: Bạn phải mua hub riêng hoặc mua bộ kit quạt có đi kèm hub, chi phí sẽ cao hơn.
  • Cần không gian lắp đặt: Hub cần một vị trí trống ở mặt sau khay mainboard để gắn.

3. So sánh trực diện: Daisy-Chain vs Hub Fan - Khi nào nên chọn gì?

Để giúp bạn đưa ra quyết định dễ dàng hơn, dưới đây là bảng so sánh trực quan giữa hai giải pháp:

So sánh độ gọn gàng khi đi dây quạt bằng Daisy-Chain và Hub Fan.

Tiêu chíDaisy-ChainHub Fan
Số lượng quạt Lý tưởng cho 2-4 quạt Lý tưởng cho 4+ quạt, không giới hạn
Chi phí Miễn phí (tích hợp) Cần đầu tư thêm
Khả năng điều khiển Đồng bộ (Tất cả giống nhau) Linh hoạt, có thể đồng bộ hoặc điều khiển riêng (tùy hub)
Độ gọn gàng Khá, nhưng vẫn có dây nối giữa các quạt Tối ưu, tập trung dây về một điểm
Nguồn cấp Trực tiếp từ Mainboard (bị giới hạn) Nguồn phụ SATA từ PSU (mạnh và ổn định)

Vậy, khi nào bạn nên chọn giải pháp nào?

  • Chọn Daisy-Chain khi: Bạn đang build một bộ PC với ngân sách hạn chế, chỉ sử dụng 2-4 quạt và không yêu cầu cao về việc tùy chỉnh hiệu ứng riêng lẻ cho từng quạt.
  • Chọn Hub Fan khi: Bạn xây dựng một hệ thống cao cấp với 5 quạt trở lên, sử dụng tản nhiệt AIO có nhiều quạt, hoặc đơn giản là muốn một dàn PC gaming có khả năng đi dây gọn gàng, chuyên nghiệp và thẩm mỹ nhất.

4. Hướng dẫn lắp đặt và đi dây thực tế

Các bước đi dây với Daisy-Chain

    1. Xác định quạt đầu chuỗi: Chọn quạt ở vị trí thuận lợi nhất để dây có thể vươn tới cổng cắm trên mainboard.
    2. Kết nối các quạt: Cắm đầu nối "đực" của quạt 1 vào đầu "cái" của quạt 2. Lặp lại cho đến quạt cuối cùng.

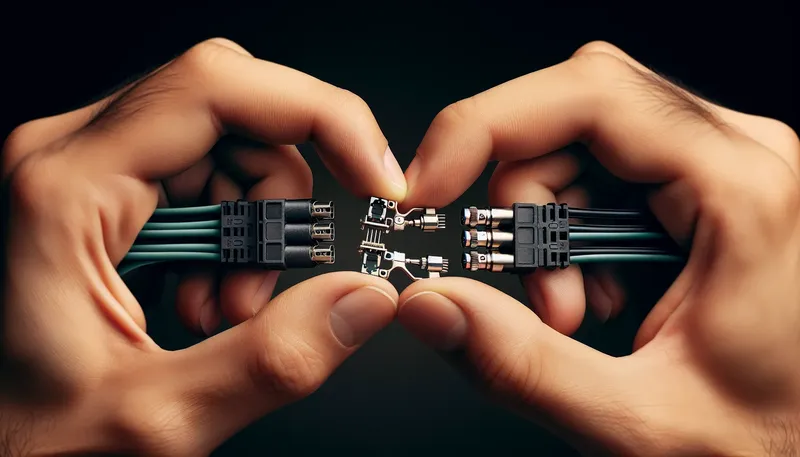

Hướng dẫn cắm nối tiếp dây quạt theo cơ chế Daisy-Chain.

  1. Kết nối với Mainboard: Cắm dây PWM 4-pin còn lại của quạt đầu chuỗi vào cổng CHA_FAN/SYS_FAN và dây ARGB 3-pin vào cổng 5V_ARGB trên bo mạch chủ.
  2. Giấu dây: Luồn các đoạn dây nối thừa ra phía sau để mặt trước gọn gàng.

Lắp đặt hệ thống với Hub Fan

    1. Cố định Hub: Tìm một vị trí phù hợp ở mặt sau case (thường có băng dính 2 mặt hoặc ngàm nam châm) và gắn hub vào.
    2. Kết nối nguồn cho Hub: Cắm dây nguồn SATA từ PSU vào hub. Đây là bước quan trọng nhất.

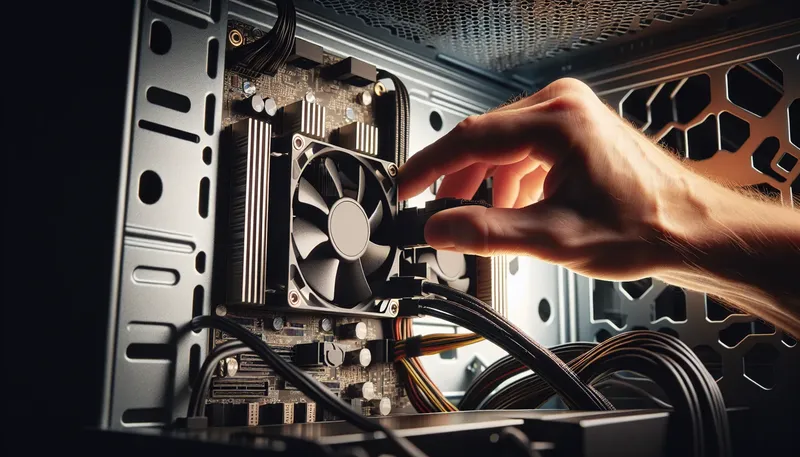

Lắp đặt Hub Fan ở mặt sau case và kết nối nguồn SATA từ PSU.

  1. Kết nối quạt vào Hub: Cắm tất cả các dây PWM và ARGB từ quạt vào các cổng tương ứng trên hub.
  2. Kết nối Hub với Mainboard: Cắm dây tín hiệu (thường là 1 dây PWM và 1 dây ARGB) từ hub vào các cổng tương ứng trên mainboard. Bước này để mainboard có thể "ra lệnh" cho hub.
  3. Quản lý cáp: Bó gọn các dây cáp chạy tới hub bằng dây rút hoặc dây dán.

5. Câu hỏi thường gặp (FAQ)

1. Nối quá nhiều quạt vào một cổng trên mainboard có sao không?

Có. Hầu hết các cổng cắm quạt (fan header) trên mainboard chỉ hỗ trợ dòng điện tối đa 1A. Mỗi quạt tiêu thụ khoảng 0.1A - 0.3A. Việc nối 4-5 quạt trở lên vào một cổng qua Daisy-Chain có thể gây quá tải, dẫn đến quạt quay yếu, LED không sáng đủ hoặc thậm chí làm hỏng cổng cắm. Hub Fan có nguồn phụ SATA là giải pháp an toàn nhất cho trường hợp này.

2. Có thể kết hợp Daisy-Chain và Hub Fan không?

Hoàn toàn có thể. Ví dụ, bạn có một cụm 3 quạt ở mặt trước case hỗ trợ Daisy-Chain. Bạn có thể nối chúng lại với nhau thành một chuỗi, sau đó cắm dây cuối cùng của chuỗi đó vào một cổng duy nhất trên Hub Fan. Cách này giúp bạn tiết kiệm cổng trên hub cho các quạt ở vị trí khác.

3. Quạt của tôi không có tính năng Daisy-Chain thì phải làm sao?

Bạn có hai lựa chọn: sử dụng dây chia (splitter cable), tuy nhiên cách này sẽ tạo thêm nhiều dây rợ, hoặc đầu tư một Hub Fan là giải pháp tối ưu và gọn gàng nhất.

4. Làm sao để đồng bộ LED của quạt với các linh kiện khác?

Để làm được điều này, bạn cần đảm bảo Hub Fan của mình có hỗ trợ tính năng đồng bộ với mainboard. Khi đó, bạn chỉ cần kết nối hub với cổng ARGB trên mainboard và sử dụng các phần mềm chuyên dụng như ASUS Aura Sync, MSI Mystic Light, Gigabyte RGB Fusion... để đồng bộ LED RGB và ARGB cho toàn bộ PC. Tìm hiểu thêm về các công nghệ đồng bộ LED tại trang chủ của ASUS Aura.

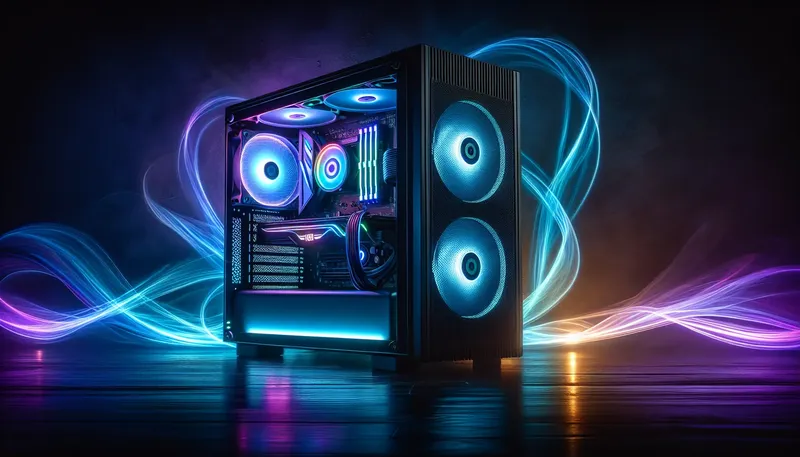

Dàn PC gaming với hiệu ứng đèn được đồng bộ hoàn hảo giữa quạt và các linh kiện khác.

Lời Kết

Cả Daisy-Chain và Hub Fan đều là những giải pháp tuyệt vời giúp giải quyết bài toán đi dây cho hệ thống nhiều quạt ARGB. Daisy-Chain là lựa chọn kinh tế, nhanh gọn cho các hệ thống cơ bản, trong khi Hub Fan mang đến sự chuyên nghiệp, ổn định và khả năng kiểm soát toàn diện cho những bộ PC cao cấp, chú trọng thẩm mỹ. Bằng cách hiểu rõ ưu, nhược điểm của từng phương pháp, bạn hoàn toàn có thể lựa chọn giải pháp phù hợp để xây dựng một dàn máy không chỉ mạnh mẽ, mát mẻ mà còn vô cùng đẹp mắt.
